圆顶阀
编辑:Admin发布时间:2014-01-16访问量:

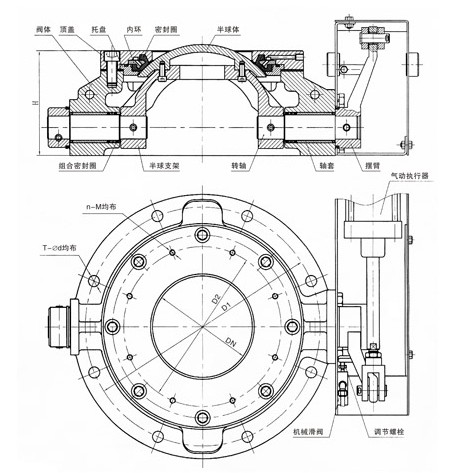

圆顶阀   阀门型号YDF-10C

型号

D1

D2

H

n-M

T-Ød

YDF-10Q-200

470

315

207

8-M12

8-Ø22

YDF-10Q-300

630

432

282

12-M20

12-Ø26

一、用途及特点

       圆顶阀是一种新型的快速起闭阀门,是目前国际上燃煤电厂输灰系统中使用数量最多、使用效果最佳的关键性阀门。主要应用于电力、冶金、化工、食品、制药等领域气力输送系统中的干灰、干粉物料的进料口、出料口、排气口、助吹口、排堵口及管道切换的开关控制。产品的优良性能在多年的市场运作中得到充分验证,赢得了广大客户的信赖。

1、启闭灵活、阀芯无冲刷  圆顶阀在开关过程中,阀芯与特制的橡胶密封圈保持有0.8~1.5mm的间隙,阀芯动作时与密封圈无接触、运行阻力小、转动灵活、可靠,密封圈的使用寿命长;阀门开启时,料口全流通无阻挡,避免了物料对阀芯的直接冲刷。

2、密封严密、性能优良  圆顶阀的密封采用特制可充气式橡胶密封圈,密封性好。当圆顶阀处于关闭状态时,橡胶密封圈充气、膨胀,紧紧包裹在球面阀芯上,形成一个非常可靠的密封环带,密封严密,从而能有效截断管道内物料的流动。

3、选材考究、工艺科学  阀芯是圆顶阀的核心部件,根据使用工况的不同采用不同的耐磨材料,使产品具有耐磨、耐冲刷等特性;阀芯光滑坚硬的表面,保证了阀芯与橡胶密封圈的紧密接触,实现了密封的最佳配置。

4、自动控制、运行可靠  圆顶阀的气动执行器采用直行程气缸或旋转气缸驱动,回转输出,性能可靠,输出扭矩大,可满足在恶劣工况条件下工作。

二、工作原理

       圆顶阀阀芯是一个球面圆顶,圆顶阀在开关过程中,阀芯与橡胶密封圈间保持有约2mm的间隙,使阀芯和橡胶密封圈可以以无接触的方式运动,目的是使阀芯与橡胶密封圈之间不产生摩擦,减少磨损。圆顶阀的气动执行元件为直行程双作用气缸,直接驱动圆顶阀转动,有效的防止了灰尘进入其中造成磨损、泄漏等现象的发生。当圆顶阀处于关闭状态时,橡胶密封圈充气、膨胀,紧紧的压在球面圆顶阀芯上,从而形成一个非常可靠的密封环带,阻止了管道内物料的流动。

阀门的工作过程为:

阀门关闭              阀门开启

       阀芯关闭→密封圈充气→密封圈排气→阀芯转动→阀芯开启→阀门打开,完成一个循环。

       常态:阀芯处于关闭位置时,转臂上的调整螺钉压住二位三通机动滑阀的顶杆,压缩空气对密封圈充气。压力表显示出作用在密封圈上的压力。

       打开状态:直行程气缸开始动作的瞬间,转臂上的调整螺钉脱离二位三通机动滑阀的顶杆,其密封圈内的气从快速排气阀的排气孔排出,此时阀芯开始转动,在转动过程中,阀芯与密封圈之间不接触。

       关闭状态:在关闭的指令下,气缸开始反向动作,阀芯反向转动,当转至关闭状态时,转臂上的调整螺钉压住二位三通机动滑阀的顶杆,气源对密封圈供气。(关闭到位—充气之间的时间通过调整螺钉来完成。)

三、主要技术参数

公称通径DN mm

50

80

100

150

200

250

300

工作压力MPa

≤1.0

工作温度℃

≤200

控制气源

压力MPa

0.4~0.6

耗气量L/次

1~3

适用介质

颗粒、干灰、干粉物料等

四、注意事项

       橡胶密封圈充气压力应保证在0.30~0.60MPa且高于输送压力0.15MPa,气缸工作压力0.45~0.65MPa,使用洁净、干燥、无油压缩空气。

五、主要零部件材料

主要部件

材质

备注

阀 体

铸钢



阀 芯

42CrMo 合金钢

表面硬化处理

密封圈

特制橡胶

耐磨、耐高温、耐腐蚀

轴 套

耐磨无油轴承



六、安装、使用要点

1、安装前应仔细阅读本说明书,并核对阀门型号、通径及技术参数。

2、严禁装上阀门后施焊法兰,以免损坏阀门密封圈。管道自先预留的阀门安装距离应适应,法兰两边加垫片。

3、两管道中心与阀门通径中心应保持同轴,法兰面应平整,不允许法兰面有较大的偏斜,以保证阀门的夹紧和正常工作。拧紧螺栓应做到均匀对称。

4、该阀门出厂前已做调整和动态试验,气路已经连接完好。

5、该阀门主要易损件为密封圈和阀芯。

七、常见故障及排除方法

                     症    状

                        原    因

                   排  除  方  法

阀门不密封

有异物卡住

清除异物

密封圈失效,损坏

更换密封圈

阀芯磨损

更换阀芯

法兰接合面处有泄漏

螺杆拧紧不均匀

均匀拧紧螺栓

法兰工作面损坏

修复法兰工作面

石棉垫片损坏

更换垫片

阀门无法打开或关闭

气压不足,漏气严重

检修供气管路

气动元件失效

更换易损件



八、运输和储存

1、在搬运装卸和运输过程中应注意防止磕碰和撞击,防潮防压,以免损坏机件。

2、如不能及时安装应在产品易锈部位定期涂防锈油,外套塑料袋装入原包装箱,并存放在仓库或适宜的环境中,不得倒置。储存环境为:温度为-5~50℃,相对湿度不大于65%。

3、要定期检查阀门的存放情况,一旦发现问题应及时解决,避免有害因素损毁阀门

九、订货须知

1、订货前未选定型号,请您提供相应的技术参数,如:管道通径,介质种类,介质温度,工作压力,连接方式,安装方式,环境温度,及其他特殊功能要求,我们会及时与您沟通落实相应的型号。

2、由设计院或单位部门选定我公司产品的,按照指定型号与我公司订购,同时也需提供相应的技术参数。

3、使用工况非常重要或管路系统比较复杂时,请您务必提供管路安装示意图及详细的参数,由双方共同沟通审核把关。
