电(手)动水冷式超高温蝶阀

编辑：Admin发布时间：2014-01-14访问量：次

结构特点及用途
该阀采用优质耐热钢，阀板内腔通水冷却，具有耗水量少、耐温高、使用寿命长、操作维修方便、转动灵活等特点可与各种电动执行器配套使用，实现远距离控制和自动调节和切断，广泛应用于冶金、化工、建材、电站等行业的超高温气体管道中，作为介质流量调节和切断使用。

主要性能：

公称压力： 0.1MPa；电源：220（或380）V·AC
输入信号：0-10（4-20）mA·DC或开关量信号
适用温度：P9 t≤950℃, P10 t≤1000℃, P11 t≤1100℃， P12 t≤1200℃， P13 t≤1300℃
适用介质：烟气及其它超高温气体
泄漏率：普通型（Ds9113.Ds3113型）≤3% 低泄漏型（Ds9123.Ds3123）≤1%
阀板转角： 0-90° 冷却水消耗量（0.0025-0.01）DNm3/h（根据介质温度和口径而定）
冷却水压力：0.3MPa的软化水；冷却水进口温度≤30℃，出口温度80℃-60℃

型号编制说明：见附录一型号编制说明格式1

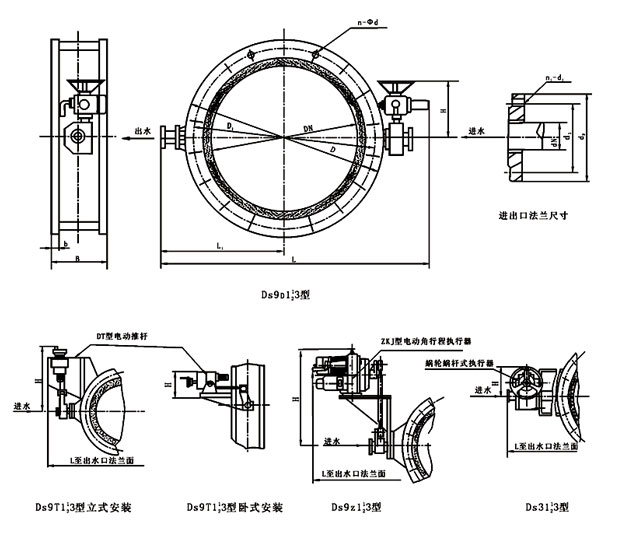

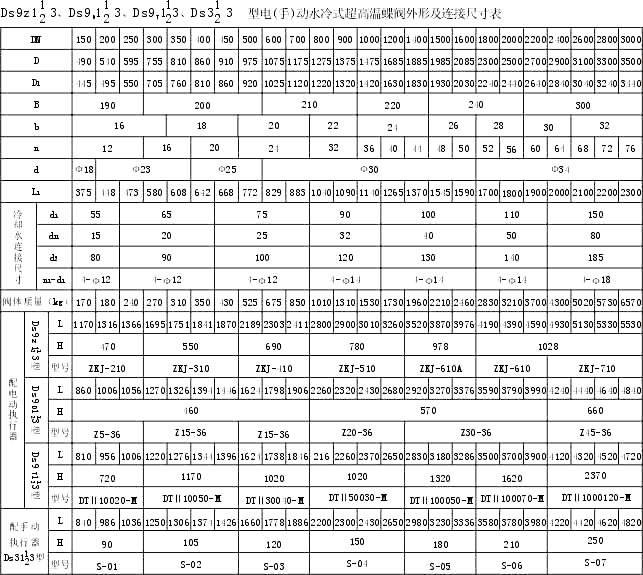

电(手)动水冷式超高温蝶阀外形及连接尺寸表
