〖ZAZP、ZAZN、ZAZM电动调节阀〗
【ZAZP、ZAZN、ZAZM电动调节阀-产品说明】

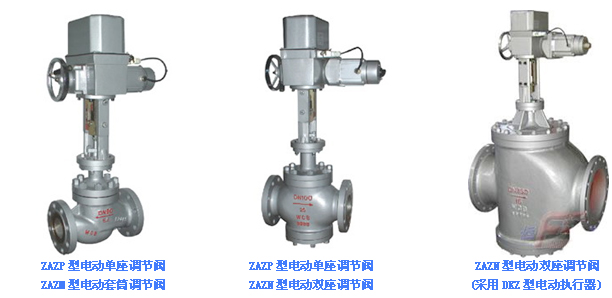

ZAZP电动单座调节阀由DKZ型直程电动执行机构和直通低流阻单座阀组成.它只有一个阀座和一个柱塞形阀芯,具有密闭性能好.导向部分采用(上下双导向式或衬套顶导向式)结构,具有导向面积大,抗振性能强等特点,适用于对介质泄漏量有严格要求的场合,但由于阀结构上的原因,阀杆上的不平衡力较大,尤其在公称通径大的工况下更为明显,因而该阀只适合于工作压差较小的场合.
ZAZN电动双座调节阀由DKZ型直程电动执行机构和直通低流阻双座阀组成,双座双导向式结构,阀芯在位移过程中稳定可靠,阀体内有两个阀座和两个柱塞形阀芯,流体介质通过上下阀芯阀座流出,具有流量大,允许压差大,不平衡力小,是一种平衡式结构双座阀,适用于不是很清洁的介质和泄漏量要求不严格的场合.
ZAZM电动套筒调节阀由DKZ型电动执行机构和直通低流阻平衡型套筒阀组成,阀芯采用了压力平衡式阀芯,结构,阀芯为圆柱型,由套筒的内圆导向和顶导向,因而阀杆上不平衡力很小,操作稳定,性能好,是一种力平衡型的调节阀.适用于阀前后两端压差较高的场合,由于阀芯有套筒的侧面导向,受涡流冲击所产生的振动被减弱,故具有噪音低,空化闪蒸作用小,使用寿命长等优点.但阀座泄漏率较单座阀稍大.
ZAZP,ZAZN ,ZAZM型电动(单座,双座,套筒)调节阀,是DKZ型电动单元组合仪表中的执行单元,它是生产过程自动调节系统中的重要环节之一,它以AC220V电源电压为动作力,接受统一标准信号0~10mA DC或4~20mA DC,将此转为与输入信号相对应的上下位移,自动地操纵阀门,改变阀门的开度位移,从而达到对工艺管路流体介质如压力,流量,温度,液位等参数的自动调节控制.
ZAZP,ZAZN ,ZAZM型电动调节阀按作用模式可分；
正作用:电闭式-常开型(当电信号增大时阀位向下位移),《B型》
反作用:电开式-常闭型(当电信号增大时阀位向上位移),《K型》
ZAZP、ZAZN、ZAZM电动调节阀广泛应用于化工,石油,冶金,电站,轻纺,造纸和制药等工业生产过程的自动化调节和远程控制.
有标准型,波纹管密封型,夹套保温型等品种.产品压力等级有PN1.6 4.0 6.4MPa；公称通径DN20~300mm；适用流体温度有-40~+450℃；按温度高低配用不同阀盖可分常温型,高温型；流量特性有等百分比(对数)性,直线性.
【ZAZP、ZAZN、ZAZM电动调节阀-执行机构】
|
型号 |
DKZ-310/310C |
DKZ-410/410C |
DKZ-510/510C | |||||||||
|
推力N |
4000 |
6400 |
16000 | |||||||||
|
行程 |
10 |
16 |
25 |
30 |
18 |
30 |
40 |
60 |
30 |
50 |
60 |
100 |
|
全行程时间S |
8 |
12.5 |
20 |
24 |
15 |
24 |
32 |
48 |
16 |
30 |
37 |
62 |
DKZ型直行程电动执行机构可以与DDZ-Ⅲ型仪表配套使用,也可以与组装仪表及TA仪表配用.它以220V电源为动力4∼20mmA.DC,将此转变成与输入信号相对应的出轴直线位移,自动地操纵调节阀或其它终端机构等完成自动调节任务,或者配用电动操作器实现手动遥控.
该仪表具有连续调节,手动摇控,就地手操三种控制方式.使用DKZ直行程电动执行机构的自动调节系统需配用ZPE-3101型伺服放大器,DFD-1000型电动作器或手动操作器后才能实现自动调节系统手动←→自动无扰切换.
【ZAZP、ZAZN、ZAZM电动调节阀-性能指标】
|
项目 |
指标 | |
|
基本误差％ |
≤±5.0 | |
|
回差％ |
≤3.0 | |
|
死区％ |
≤3.0 | |
|
|
| |
|
泄漏量 |
单座阀 |
10-4×阀的额定容量 |
|
双座阀 |
10-3×阀的额定容量 | |
|
套筒阀 |
10-3×阀的额定容量 | |
【ZAZP、ZAZN、ZAZM电动调节阀-允许压差】
|
使用情况 |
阀芯处于流开状态,关闭时阀后压力P2＝0 | ||||||||||
|
公称通径 |
阀座直径 |
执行机构 |
允许压差(MPa) | ||||||||
|
电动单座调节阀 | |||||||||||
|
PN1.6(MPa) |
PN6.4(MPa) | ||||||||||
|
20 |
10 |
12 |
15 |
20 |
400,1000,2500 |
公称压力 |
3.8 |
2.7 |
1.7 |
1.0 | |
|
公称压力 |
4.3 |
2.5 | |||||||||
|
25 |
26 |
400,1000,2500 |
0.5 |
公称压力 |
0.6 |
3.6 |
| ||||
|
32 |
32 |
0.4 |
公称压力 |
0.4 |
2.3 |
| |||||
|
40 |
40 |
400,1000 |
0.7 |
1.0 |
0.7 |
1.5 |
| ||||
|
50 |
50 |
0.5 |
1.0 |
0.5 |
1.0 |
| |||||
|
65 |
66 |
6400,16000 |
1.4 |
1.4 | |||||||
|
80 |
80 |
1.0 |
1.0 | ||||||||
|
100 |
100 |
0.6 |
0.6 | ||||||||
|
125 |
125 |
6400,16000 |
0.5 |
1.0 |
0.5 |
1.0 | |||||
|
150 |
150 |
0.3 |
0.7 |
0.3 |
0.7 | ||||||
|
200 |
200 |
0.2 |
0.4 |
0.2 |
0.4 | ||||||
|
250 |
250 |
16000 |
0.3 |
0.3 | |||||||
|
300 |
300 |
0.2 |
0.2 | ||||||||
【ZAZP、ZAZN、ZAZM电动调节阀-主要零件材料】
|
材料代号 |
C(WCB) |
P(304) |
R(316) | |
|
主要 零件 |
阀体,阀盖 |
WCB(ZG230-450) |
ZG1Cr18Ni9Ti(304) |
ZG1Cr18Ni12Mo2Ti(316) |
|
阀芯,阀座 |
1Cr18Ni9Ti(304)或司钛莱合金堆焊 |
1Cr18Ni9Ti(304)或司钛莱合金堆焊 |
1Cr18Ni12Mo2Ti(316)或司钛莱合金堆焊 | |
|
阀杆 |
2Cr13 |
1Cr18Ni9Ti |
1Cr18Ni12Mo2Ti | |
|
填料 |
V型聚四氟乙烯(F4),柔性石墨,不锈钢波纹管 | |||
|
垫片 |
增强聚四氟乙烯 (F4),不锈钢垫片,金属石墨缠绕垫片 | |||
|
推杆,衬套 |
2Cr13 | |||
|
适用 工况 |
适用介质 |
水,蒸汽,油品类气液体 |
硝酸碱类腐蚀性气液体 |
醋酸类等腐蚀性气液体 |
|
常温型 |
-30∼+250 F4:≤200℃ |
-40∼+250 F4:≤200℃ |
-40∼+250℃ F4:≤200℃ | |
|
高温型 |
-30∼+450℃ |
-40∼+450℃ |
-40∼+450℃ | |
【ZAZP、ZAZN、ZAZM电动调节阀-主要技术参数】
|
公称通径mm |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
| |||
|
阀座直径mm |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
| |||
|
额定流量 |
单座 |
5 |
8 |
12 |
20 |
32 |
50 |
80 |
120 |
200 |
280 |
450 |
800 |
1200 |
| ||
|
双座 |
|
10 |
16 |
25 |
40 |
63 |
100 |
160 |
250 |
400 |
630 |
1000 |
1600 |
| |||
|
套筒 |
全量 |
|
15 |
|
35 |
50 |
|
125 |
190 |
|
400 |
630 |
|
| |||
|
0.6 |
|
9 |
|
20 |
30 |
|
75 |
115 |
|
240 |
350 |
|
| ||||
|
额定行程L(mm) |
10 |
16 |
25 |
40 |
60 |
100 | |||||||||||
|
执行器型号 |
DKZ-310 |
DKZ-310 |
DKZ-310 |
DKZ-410 |
DKZ-410/510 |
DKZ-510 | |||||||||||
|
出轴推力N•m |
4000 |
4000 |
4000 |
6400 |
6400/16000 |
16000 | |||||||||||
|
全行程时间S |
8 |
12.5 |
20 |
32 |
48/37 |
62 | |||||||||||
|
电源电压 |
AC220V 50Hz | ||||||||||||||||
|
输入信号 |
4∼20mA DC 0∼10mA DC | ||||||||||||||||
|
输入阻抗 |
Ⅱ型:200Ω Ⅲ型:250Ω | ||||||||||||||||
|
作用模式 |
电开式(K)型,电关式(B)型 | ||||||||||||||||
|
流量特性 |
等百分比,直线,快开性 | ||||||||||||||||
|
允许泄漏量(L/h) |
单座≤10-4×阀额定容量；双座≤10-3×额定容量；套筒:≤10-3×阀额定容量 | ||||||||||||||||
|
固有可调比R |
30:1 | ||||||||||||||||
|
公称压力PN(MPa) |
1.6 2.5 4.0 6.4 | ||||||||||||||||
【ZAZP、ZAZN、ZAZM电动调节阀-主要外形尺寸】
电动单座调节阀 、电动双座调节阀
|
公称通径 |
A×B |
L |
H |
H1 | ||||||
|
ZAZP单座 |
ZAZN双座 | |||||||||
|
PN1.6 |
PN4.0 |
PN6.4 |
普通型 |
热片型 |
普通型 |
热片型 |
ZAZP |
ZAZN | ||
|
20 |
230×460 |
180 |
185 |
190 |
653 |
804 |
/ |
/ |
91 |
/ |
|
25 |
185 |
190 |
205 |
665 |
816 |
670 |
820 |
112 |
104 | |
|
32 |
200 |
210 |
220 |
671 |
822 |
673 |
823 |
118 |
107 | |
|
40 |
220 |
230 |
240 |
683 |
834 |
693 |
843 |
129 |
126 | |
|
50 |
250 |
255 |
265 |
698 |
849 |
698 |
848 |
144 |
131 | |
|
65 |
230×530 |
275 |
285 |
295 |
789 |
949 |
799 |
959 |
175 |
175 |
|
80 |
305 |
310 |
325 |
792 |
952 |
809 |
969 |
191 |
190 | |
|
100 |
350 |
355 |
370 |
796 |
956 |
821 |
981 |
195 |
202 | |
|
125 |
260×630 |
410 |
425 |
440 |
847 |
1062 |
872 |
1087 |
243 |
250 |
|
150 |
450 |
460 |
475 |
855 |
1070 |
882 |
1097 |
251 |
260 | |
|
200 |
550 |
560 |
570 |
894 |
1109 |
924 |
1139 |
290 |
302 | |
|
250 |
670 |
690 |
750 |
1156 |
1368 |
1156 |
1368 |
380 |
422 | |
|
300 |
740 |
785 |
815 |
1215 |
1427 |
1215 |
1427 |
435 |
484 | |
电动单座调节阀、电动套筒调节阀
|
公称通径 |
L(mm) |
A×B |
H(mm) |
H1(mm) | |||
|
PN16 |
PN40 |
PN64 |
普通型 |
热片型 | |||
|
25 |
185 |
200 |
210 |
230×460 |
668 |
819 |
75 |
|
40 |
220 |
235 |
251 |
684 |
835 |
95 | |
|
50 |
254 |
267 |
286 |
684 |
835 |
98 | |
|
80 |
295 |
317 |
337 |
230×530 |
785 |
946 |
130 |
|
100 |
350 |
368 |
394 |
795 |
946 |
156 | |
|
150 |
450 |
473 |
508 |
260×630 |
945 |
1160 |
208 |
|
200 |
600 |
615 |
650 |
945 |
1160 |
250 | |
|
250 |
650 |
670 |
690 |
1050 |
1320 |
265 | |
|
300 |
740 |
770 |
800 |
1145 |
1380 |
295 | |
