T40手动调节阀
编辑:Admin发布时间:2014-01-15访问量:

〖T40手动调节阀〗
【T40手动调节阀-产品说明】

本手动调节阀只适用于公称压力≤1.6MPa和≤2.5MPa和介质温度t≤200℃和≤350℃的蒸汽或热水管路上作为调节流量之用。
按顺时针旋转手轮即可关闭手动调节阀,这时阀杆带动阀瓣下降,直使两锥形密封面接触达到严密将管路关闭为止,本厂生产的手动阀适用于城市集中供热或区域供热的最佳节能产品,以调节流量为主。
【T40手动调节阀-性能特点】

1.改善供热供况,凡是采用手动调节阀的支线及热力点都可以按着设计工况进行流量调节,达到良好的温度工况,这种调节阀比闸阀、截止阀调节性能好,它具有近似直线调节性能。因此,各采暖建筑物的冷热不均现象得到有力改善。
2.节省能源:热力管网由于温度压力失调,造成某些分支流量过大,使一些建筑温度过高,用户不得不开窗户,达到节省能源的目的。
3.改善网管水力的工况:手动调节阀能按照额定流量进行控制,将网管超量运行的流量降低,使原来的水工况恶化程度得到一定的改善。

【T40手动调节阀-主要零件材质】

零件名称

材料

阀体、阀盖、填料压盖

灰铸铁、铸钢、不锈钢、黄铜

阀杆、阀瓣、密封圈

不锈钢

阀杆螺母

黄铜

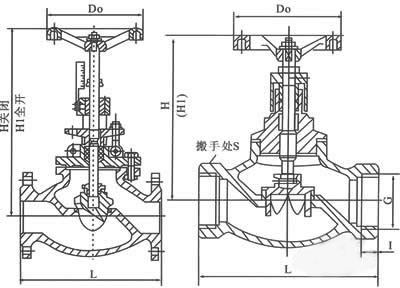

【T40手动调节阀-主要外形尺寸】

(法兰连接尺寸:PN10按GB4216标准,PN16、PN25按JB/T97-94标准)

型号

尺寸(MM)

DN

15

20

25

32

40

50

65

80

100

125

150

200

250

300

350

400

450

500

600

T40H-10
T40H-10

L

























622

698

787

914

978

978

1295

H

























914

914

968

968

1100

1440

1790

H1

























1074

1074

1168

1168

1350

1440

1790

D0







































T40H-16
T40H-16C
TS40H-16
TS40H-16C
TJ40H-25
TS40H-25

L

130

150

160

180

200

230

290

310

350

400

480

600















H

160

160

182

192

250

264

380

413

466

540

623

687















H1

172

172

195

210

273

290

426

468

530

613

698

777















D0

65

65

80

80

120

120

200

200

240

260

360

400















TJ10H-10
TJ10H-16C
TJ10H-25

L

90

100

120

140

170

200



























H

150

160

182

192

250

264



























H1

160

170

197

207

270

284



























D0

80

80

80

90

100

120
