陶瓷摆动阀
编辑:Admin发布时间:2014-01-16访问量:



一、性能规范:

强度试验
公称压力(MPa)
试验压力(MPa) 强度试验 密封试验 型号
适用介质 工作温度
BDF-10C 1.0 1.15 1.5 -30~420℃ 荒煤气、干灰

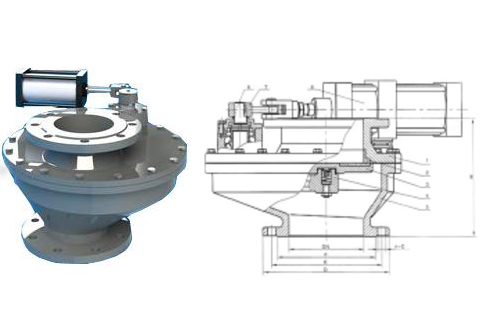

二、结构原理:

本阀门适用于垂直管道,水平安装用阀。它是由一个旋转气缸、或摆动气缸带动阀轴,阀板通过花键与阀轴固定,阀板在气缸的作用下旋转。气缸上装有信号反馈系统,输出4~20MA电流信号给控制电脑。气缸接受信号后顺时针旋转为开阀、逆时针旋转关阀。当阀门打开后阀板藏于体腔内,免于被介质冲刷。阀体进料口装有增韧ZTA陶瓷阀座,阀板上镶嵌有与之配对的陶瓷密封圈,此对密封副通过磨床镜面磨削达到有效密封。阀体流道内凡是与介质接触部位镶嵌有耐磨陶瓷瓷。阀体独特的流线结构设计,不存在堵灰死角。

三、性能特点:

     1、结构紧凑、占用空间小。
     2、密封面采用耐磨陶瓷,使用寿命是普通阀门的6倍以上。
     3、配带相应馈信号,自动化程度高。
     4、耐高温可达500℃。
     5、流线型结构设计、不堵灰,更适用干灰场合。

四、主要连接尺寸:

型号 DN H D K d n-C
BDF-10Q-150 150 310 285 240 210 8-φ22
BDF-10Q-200 200 310 340 295 265 8-φ22
BDF-10Q-250 250 330 395 350 320 12-φ22
BDF-10Q-300 300 330 445 400 368 12-φ22
