耐磨陶瓷闸阀
编辑:Admin发布时间:2014-01-16访问量:

一、特点和用途:

1、阀门的楔式单闸板和阀座其密封面均采用工程陶瓷,硬度高,耐冲蚀,寿命长。特别适用于火力发电厂水除灰系统,以及其它混合有粉状颗粒的液体质。
2、采用楔式单闸板双面密封,在阀门关闭状态下密封可靠。特别在有迂回压力管道系统,长时间关闭阀门,阀腔内不会沉淀积灰而影响开启阀门。
3、阀门开闭过程中,楔式闸板和阀座密封面间没有磨擦,密封面损坏小,故阀门寿命长。
4、阀座装配采用镶嵌式装在阀体两侧。加工和装配工艺性好。便于拆装维修。
5、阀门整体结构左右对称,没有介质流向限制,便于调整安装位置。
6、采用下封盖结构。当体腔下部存有少量积会时,在阀门关闭状态下,可打开下盖清除积灰。
7、阀杆螺母旋转时借助带有油嘴的滚动轴承,可减少开闭力距。
8、阀门开闭时,闸板两侧空槽在阀体导轨上运动,不会上下左右偏离方向。阀门可以任意方位安装。
9、阀门全开时,阀体通道完全畅通,介质流体阻力小。

 二、主要部件材质

阀体、上盖

碳钢、不锈钢

闸板

增韧陶瓷

阀杆

不锈钢


密封圈

增韧陶瓷



 三、主要技术性能参数

公称压力 PN
壳体试验 1.5×PN
密封试验 1.1×PN
工作温度 300℃
适用介质 煤浆、灰渣水混合物

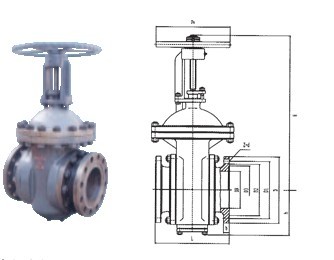

四、Z41TC-  6/10(手、气、液、电)动陶瓷单闸板闸阀外形及连接尺寸参考值

DN L 0.6MPa 1MPa 1.6MPa H n-m
D D1 D D1 D D1 0.6MPa 1.0MPa 1.6MPa
100 230 205 170 215 180 210 180 396 4-M16 8-M16 8-M16
125 280 230 200 245 210 245 210 656 8-M16 8-M16 8-M16
150 330 260 225 280 240 280 240 716 8-M16 8-M20 8-M20
200 380 315 280 335 293 335 295 852 8-M16 8-M20 12-M20
250 420 370 335 390 350 405 355 1111 12-M16 12-M20 12-M22
300 450 435 395 44 400 460 410 1260 12-M20 12-M20 12-M22
