滑板阀
编辑:Admin发布时间:2014-01-14访问量:

产品概述

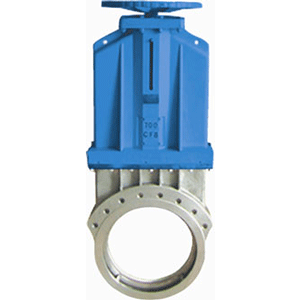

滑板阀是应用于固体物料(粉沫、颗粒物料、粉粒混合物、片状等)输送系统中用于启闭管道的专用阀门,完全密封的结构可适用于室外环境,主要用于料仓、料斗或相关设备的底部。
结构说明
● 壳体和主要零件均采用精密铸造,外形美观。
●  输料通道平滑光洁,确保流体流通顺畅,阻力最小。产品的设计、制造、验收的依据和标准
按照Q/IQUU03-2005设计、制造和验收。
主要技术性能参数
             常压/低压          中   压
工作压力        ATM/0.1MPa        0.35MPa
强度试验压力        0.15MPa        0.53MPa
工作温度        —20℃~250℃
气缸气源压力        0.5 ~0.6MPa
法兰连接尺寸        ANSI B 16.5  150LB(DIN、JIS、GB、HG、SH 或其它标准由用户指定)
电源电压        AC220V、AC110V、DC24V或由用户指定
电气防爆等级        由用户指定
电气防护等级        由用户指定
适用介质        粉末、颗粒、粉末颗粒混合体
主要零部件材料
零件名称    材料配置        材料配置        材料配置        材料配置        材料配置        材料配置
壳体    CF8        CF8M        CF3        CF3M        WCB        QT500
端盖    CF8        CF8M        CF3        CF3M        WCB        QT500
滑板    304SS        316SS        304L        316L        45        45
压盖    CF8        CF8M        CF3        CF3M        WCB        WCB
密封圈    PTFE/RPTFE        PTFE/RPTFE        PTFE/RPTFE        PTFE/RPTFE        PTFE/RPTFE        PTFE/RPTFE
    /PPL/NBR        /PPL/NBR        /PPL/NBR        /PPL/NBR        /PPL/NBR        /PPL/NBR
填料    PTFE/RPTFE        PTFE/RPTFE        PTFE/RPTFE        PTFE/RPTFE        PTFE/RPTFE        PTFE/RPTFE
    /PPL/NBR        /PPL/NBR        /PPL/NBR        /PPL/NBR        /PPL/NBR        /PPL/NBR

■   主要结构尺寸
规 格 Size        d    L    H1    H2        W
NPS    DN
3    80    80    46    370    535        200
4    100    100    57    402    582        200
5    125    125    57    480    680        200
6    150    150    70    520    765        300
8    200    200    70    625    910        300
10    250    260    70    764    1115        350
12    300    310    70    885    1300        350
14    350    350    78    950    1450        400
16    400    400    102    990    1480        400
18    450    450    114    1100    1600        530
20    500    500    127    1200    1800        530
24    600    600    154    1450    2020        600
28    700    700    165    1700    2500        600
32    800    800    190    2000    2800        680
36    900    900    203    2300    3100        680
