新型双向橡胶密封蝶阀

编辑：Admin发布时间：2014-07-08访问量：次

新型双向橡胶密封蝶阀
特点

具有双向密封功能，特别适用于介质既具有正向流动要求，又具有反向

流动要求的工况

采用双偏心密封结构，关阀时具有越关越紧的功能，密封性能可靠

阀体、蝶板主体材料为球墨铸铁，密封副材料为不锈耐酸钢和丁睛耐油

橡胶配对，使用寿命长

阀轴采用半轴结构，蝶板采用桁架结构，强度高、阀腔过流面积大、流

阻小、节省能源

蜗轮传动装置为全封闭型，可长期浸泡水中使用、且连转灵活

凡地下卧式安装的管网蝶阀，具有全国独一无二的双向同步显示机构，可

从地面上正面观察到阀门的关闭和开启状态

伸缩型双向密封蝶阀的伸缩部位既可自由伸缩，也可固定限位，可随工

况需要而定

橡胶密封圈既可位于阀体上，也可位于蝶板上，可适用不同特点的介质，

供用户选择

用途

双向橡胶密封蝶阀（简称双向密封蝶阀，包括法兰、伸缩型、对夹式）是我厂于1991年研制开发，

经过不断改进完善，先后两次获得国家专利产品（ZL：91216899.4；ZL：9824210.4），该产品

经受了长期的使用考验，产品性能已处于国内外领先水平，可广泛适用于给排水、石油、电力、

市政建设等工业管道上作截断或调节介质流量用。

伸缩型双向密封蝶阀将法兰型双向密封蝶阀和管道伸缩节两种功能融为一体，既能起到截断或调节

作用，又能消除管道安装压力，同时也便于安装和拆卸。这种综合性的技术开发在国内外阀门行业

中由我厂首创及最先生产。

工作原理

蜗轮传动双向密封蝶阀（包括法兰、伸缩型、对夹式）通过转动手轮（或锥柄方头）经蜗轮副等结

构减速，带动阀轴、蝶板作90度范围内的旋转，达到截断、连通或调节流量的目的；电动双向密封

蝶阀通过电动装置带动阀轴、蝶板作90度范围内的旋转，从而达到启闭的目的。

无论蜗轮传动还是电动，阀门的关闭或开启位置均有限位机构限位，并有指标机构同步显示蝶板的开

度状态。

主要零部件材料

新型双向橡胶密封蝶阀

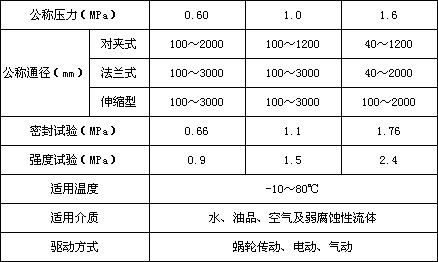

产品技术参数

新型双向橡胶密封蝶阀
